c.安装调试精准快捷

对射式周界安防雷达入侵探测器接收机自带彩色OLED显示屏，同时可以通过OLED显

示屏和设置按键修改微波参数，根据实际情况设定微波的探测范围，克服小型动物、

飞鸟，以及地面起伏等影响，提高了探测器的智能性，从而使探测器满足更多的应用。

由于其工作特点，可以构成对大型围栏（如机场、石油石化、场馆等）或建筑物的出入口形成封闭式的防范，为现代化建筑及重点区域防护和防盗方案提供“御贼于户外”，住户自由活动于户内的高度人性化的安全防护。?

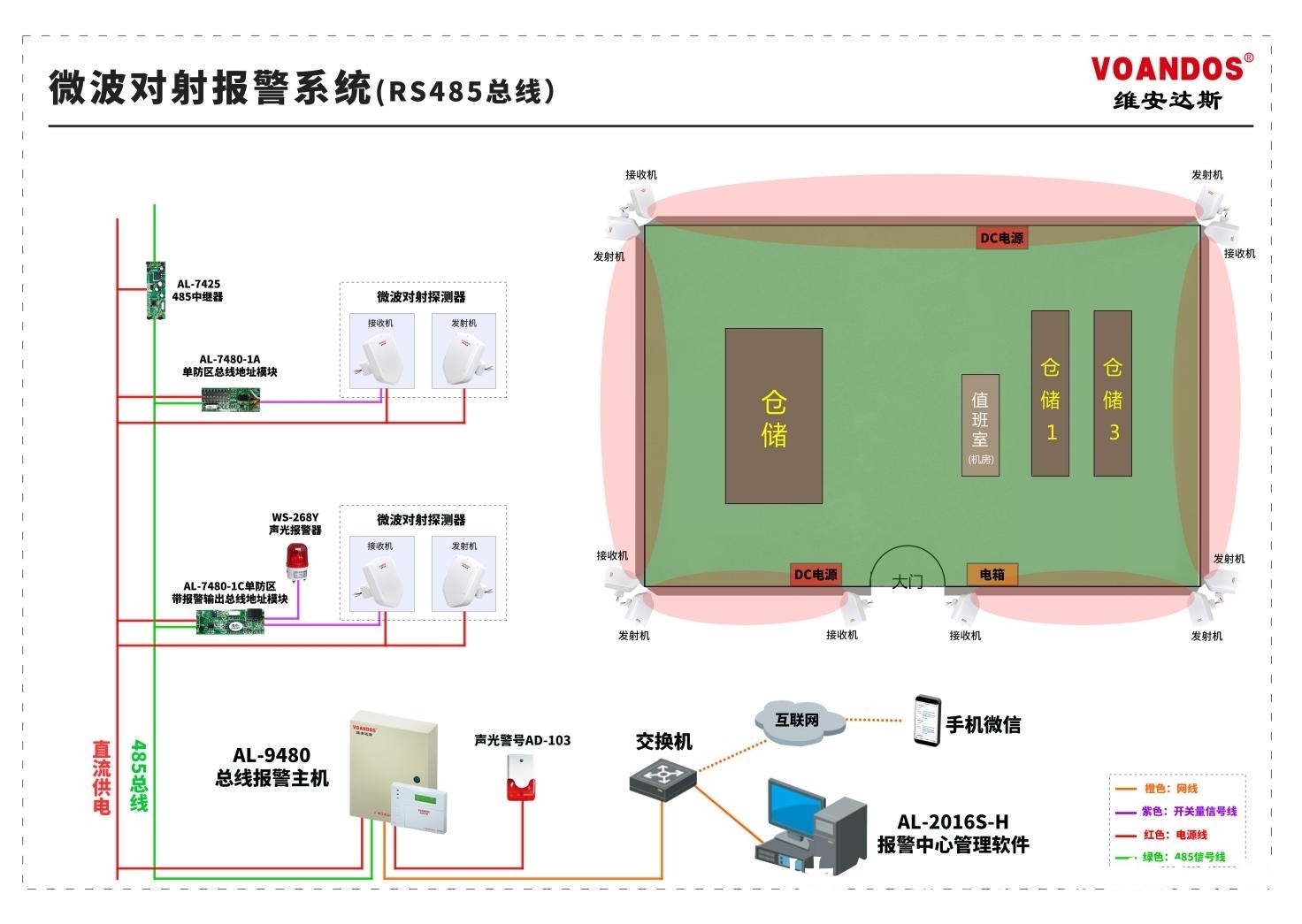

维安达斯微波对射的系统拓扑图?

微波对射的系统组成及产品特点

系统组成

a.?报警管理中心：报警中心管理软件AL-2016S-H（安装于石油石化保卫部或者管理中心对前方微波雷达报警信息进行管理，包括警情记录、翻查、布撤防控制等）

b.石油石化内报警控制器：总线报警主机AL-9480B、中文液晶键盘AL-930A装于保卫部或者值班室，对本石油石化内的报警系统进行布撤防管理或者警情记录查询等，也可通过网络实时将各种报警信息上传到报警管理中心）；

c.周界入侵探测器部分：石油石化防非法越狱入侵探测器选用VOANDOS维安达斯微波雷达探测器VDWB-100D，配合单防区带报警输出扩展模AL-7480-1C和现场报警的语音驱离警示灯组成。

在系统设防状态下，当有人企图从四周围墙翻越时，就会遮断触发微波对射探测器，报警主机产生报警，同时现场的语音驱离警示灯启动，发出声光报警与语音喊话提示，入侵者定会闻声丧胆，知难而退！

维安达斯微波对射探测器技术特点及参数说明

微波对射探测器由微波发生器、发射天线、接收天线、信号检测器、信号分析和报警控制器组成，系统启动后，在发射器和接收器之间形成一不可见的立体探测区域，探测区域的大小取决于使用的天线类型，发射器和接收器之间的距离及接收器设定的灵敏度等三个因素。其作为一种立体的而且不受天气变化影响的全天候周界报警设备得到广泛的应用。

微波对射探测器工作原理：微波对射工作时，发射器定向地发射微波能量，这些微波束或者直接到达接收器（类似于红外对射），但是更多的是经环境（包括地面、墙面以及其他探测区内物体）发射到达接收器。当侵入者进入探测区时（产生发射、吸收等作用），接收器接收的能力发生变化（增加或者减少），信号处理器将对其进行分析，并给出预警或者报警信号。

微波对射探测器通常安装在开阔的区域，要求地面平坦，无遮挡物，直线安装。通常而言，设备的安装位置应高于地平面0.6米-0.9米，并且距离内部围栏足够远，从而形成一个保护区。可以用在围墙（或栅栏）上，但和红外对射的安装位置略有不同，微波对射一般安装在围墙内侧或者外侧离顶端越0.5米的位置。由于微波对射形成的立体防护，可以很好地围住墙头，防止翻越围墙或者栅栏。

?性能特点：

(1)盾形专利外观，外壳采用进口PC材料加厚处理，抗老化、抗暴力破坏，经久耐用（专利）。

(2)密封防水设计，防护等级达到IP67，适用于户内/户外环境安装使用；

(3)采用本公司专业探测器研发测试数据库+独家耙式加密算法，有效滤除各种可能产生的误报。

(3)最多130级报警触发电压可选，用户可根据现场环境和报警对象任意设置触发电压，稳定性更好，适用性更强。

(4)四种工作频率可选，可实现对目标区域四周360°交叉无死角防范，且探测器互不产生干扰。

(5)智能温度补偿和环境自适应设计，各种复杂环境从容应对。

(6)接收机自带彩色OLED显示屏，实时显示信号强度和工作参数，探测器工作状态一目了然，安装调试精准快捷（专利）。

(7)OLED屏自动休眠设计，节能环保。

(8)优选军工级器件，适用 -40℃ ∽ +70℃ 环境温度，无论严寒酷暑，探测器工作品质稳如磐石。

(9)立体小角度防护设计，入侵者无论以钻爬、蹲走、助跑等各种形式都能被可靠探测，无处遁形！

设备供电与传输

A、信号传输：前端微波对射探测器通过模块将开关量信号转换成485信号，以总线手拉手的形式与值班中心控制主机或软件连接，如果现场已经具有网络摄像机使用的网络系统，则只需将微波对射报警输出的网络信号接入网络视频监控系统共用即可；
